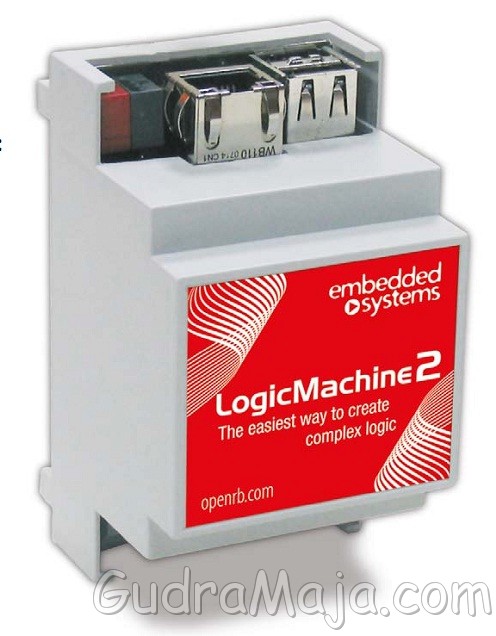

Logic Machine 2 kontrolieris
Logic Machine 2 kontrolieris
Atbalstītie standarti un protokoli
Vizualizācijas piemērs uz LM2

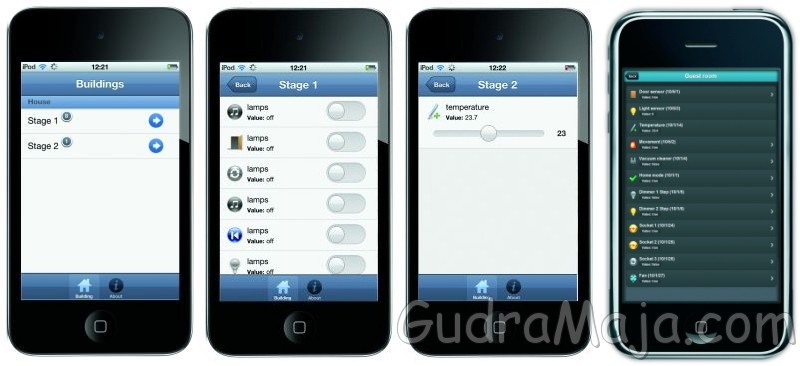

Apple touch vizualizācija
Logic Machine 2 kontrolieris ir paredzēts efektīvai ēku automatizācijas procesa vadībai un tam ir plašas iestatīšanas iespējas. Šī unikālā un ērtā platforma ir paredzēta visu lietotāju interfeisu daudzveidības savienošanai ar automatizācijas sistēmu.
Funkcionālās iespējas:
Universāla platforma, kas atbalsta KNX, EnOcean, BACnet, Modbus, DMX, DALI, Wi-Fi, GSM, eKEY protokolus un standartus. OPC (OLE for Process Control) servera funkcionalitātes realizācija (datu pārvade no viena standarta uz citu).
- Integrēta vizualizācijas sistēma ar iespēju veikt vadību, izmantojot tīmekļa interfeisu, planšetdatorus un mobilās ierīces (iOS, Android).
- Integrācija ar biznesa sistēmām (1C, maksājumu un dispečeru sistēmas).
- Attālināta programmēšanas/pārprogrammēšanas piekļuve caur ETS (Engineering Tool Software).
- Datu plūsmas šifrēšana un KNXnet/IP savienojumu aizsardzības tuneļa protokols.
- Video plūsmas translāciju atbalsts un multimēdiju un Multiroom (DNLA) vadība no jebkuras skārienjutīgas ierīces.
- Neierobežots lietotāju skaits. Sistēmas vadība var būt pieejama neierobežotam lietotāju skaitam, t.i., nav nepieciešama individuālas licences iegāde katrai ierīcei. Katram lietotājam var norādīt vienu no trim piekļuves pie sistēmas līmeņiem (pilna piekļuve, tikai lasīšana, lasīšana un ierakstīšana).
Tehniskie parametri:
| Platforma | 2 x CPU on-board:
− ARM9 400MHz
− Atmel AVR |
| SDRAM | 64 MB |
| Flash-atmiņa | 256 MB |
| Interfeisi | 1 x 100BaseTX ethernet ports, 2 x USB porti, 1 x RS485 |
| Ieejas/izejas | 4 x izejas ar atvērto kolektoru ārējo moduļu vadībai
4 x 0-30 V analogās-binārās ieejas |
| KNX interfeiss | Integrēts KNX FT1.2 |
| Barošana | 7-36 VDC, no ārēja barošanas avota |
| PoE (Power over Ethernet) | jā |
| Reālā laika pulkstenis | jā |
| Aparatūras reģistrators | jā |
| Gabarītizmēri | 52x90x 51 mm, uzstādīšana uz DIN-sliedes |
| Darba temperatūra | –30…+85˚C |
| Garantijas laiks | 2 gadi |
| Pēcgarantijas izmantošana | Pateicoties kondensatoru tantala pārklājumiem iekārtas kalpošanas laiks palielinās līdz 30 gadiem |
Lietošanas sfēras:
- Dažādu standartu un tehnoloģiju sistēmu un tīklu savienošana (KNX, BackNet, Lon, EnOcean, IP, Modbus, DMX, DALI)
- Dispečerizācija (SCADA), t.sk. vairāku ēku grupu, kas ģeogrāfiski atrodas dažādās vietās, apvienošana vienā vadības sistēmā pa aizsargātiem sakaru kanāliem
- Lietotāja vizualizācija un vadība PC datoriem un personālajām mobilajām ierīcēm uz iOs un Android bāzes
- Automatizācijas sistēmas darbības vizualizācija
- Apgaismojuma (t.sk. LED apgaismojuma), apkures, klimata vadība
- Piekļuves līmeņa kontrole un autentifikācija
- Integrācija ar IT risinājumiem un biznesa sistēmām (1C, maksājumu sistēmas)
- Iespēja izmantot trešo pušu tīmekļa pakalpojumus (yahoo, google, yandex u.c.)
- Multimēdiju iekārtu un Multroom(DLNA) vadība
